Run@Rate ist eine übliche Prozedur bei Maschinenabnahmen. In einem vorgegebenen Zeitfenster soll eine vertraglich vereinbarte
Mindestmenge an qualitätiv einwandfreien Produkten entstehen. Dabei spielt es zunächst keine Rolle, welcher Art das Produkt ist. In
der Automobilindustrie können es z.B. Motoren-, Karosserie- oder Sitzbaugruppen sein. In der Lebensmittelindustrie werden
Flaschen, Konservendosen oder Tüten abgefüllt. Je nach Industriezweig liegen die Taktzeiten für ein Produkt im 1/10 s, 1 s, 1 Minute,
1 Stunde oder 1 Tages Bereich.
Hier soll ein handliches Hardware- und Softwaretool gezeigt werden, daß auf Excel-Basis Leistungsläufe von Maschinen und
automatisierten Anlagen beobachtet und auswertet. Ob eine Maschine oder Anlage abnahmereif ist, kann im Probelauf überprüft
werden. Dabei ist zu berücksichtigen, ob geschultes Personal, alle Sicherheitseinrichtungen, Zu- & Abführsysteme sowie der
Kernprozeß aufeinander eingespielt sind.

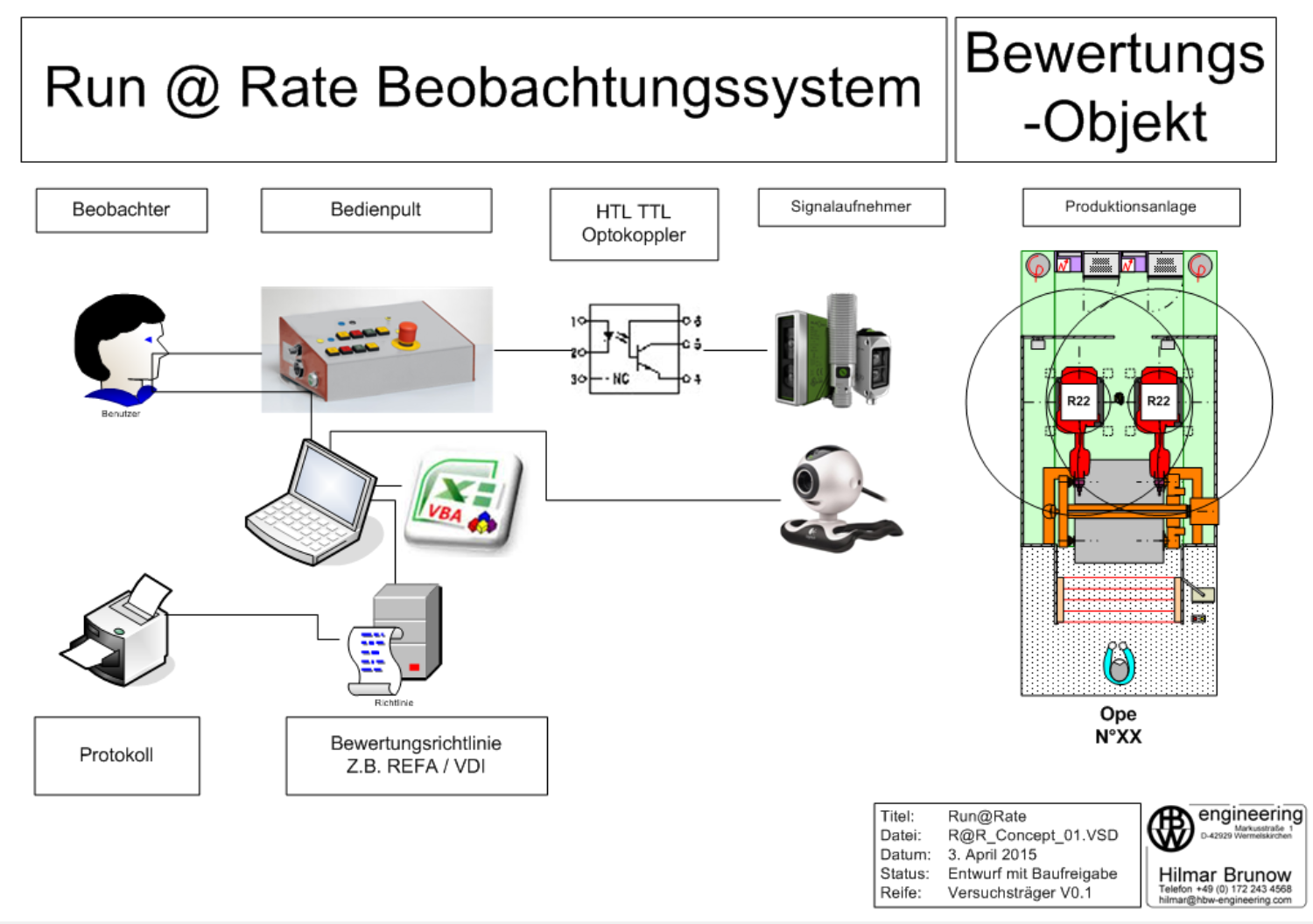

Hier soll ein Meßsystem entstehen, daß durch einen menschlichen Beobachter, ein Kamerasystem und Industriesensoren die
Leistungsfähigkeit von Maschinen und Anlagen bewerten kann. Ein Eingriff in die Steuerung PLC der Maschine bzw. Anlage soll
möglichst nicht erfolgen. Nur so werden Zweifel vermieden, daß die Messung selbst bereits eine Beeinflussung der Leistungsfähigkeit
in der Abnahme bewirken könnte.
Mindestmenge an qualitätiv einwandfreien Produkten entstehen. Dabei spielt es zunächst keine Rolle, welcher Art das Produkt ist. In
der Automobilindustrie können es z.B. Motoren-, Karosserie- oder Sitzbaugruppen sein. In der Lebensmittelindustrie werden
Flaschen, Konservendosen oder Tüten abgefüllt. Je nach Industriezweig liegen die Taktzeiten für ein Produkt im 1/10 s, 1 s, 1 Minute,
1 Stunde oder 1 Tages Bereich.
Hier soll ein handliches Hardware- und Softwaretool gezeigt werden, daß auf Excel-Basis Leistungsläufe von Maschinen und
automatisierten Anlagen beobachtet und auswertet. Ob eine Maschine oder Anlage abnahmereif ist, kann im Probelauf überprüft
werden. Dabei ist zu berücksichtigen, ob geschultes Personal, alle Sicherheitseinrichtungen, Zu- & Abführsysteme sowie der
Kernprozeß aufeinander eingespielt sind.
Hier soll ein Meßsystem entstehen, daß durch einen menschlichen Beobachter, ein Kamerasystem und Industriesensoren die
Leistungsfähigkeit von Maschinen und Anlagen bewerten kann. Ein Eingriff in die Steuerung PLC der Maschine bzw. Anlage soll
möglichst nicht erfolgen. Nur so werden Zweifel vermieden, daß die Messung selbst bereits eine Beeinflussung der Leistungsfähigkeit
in der Abnahme bewirken könnte.

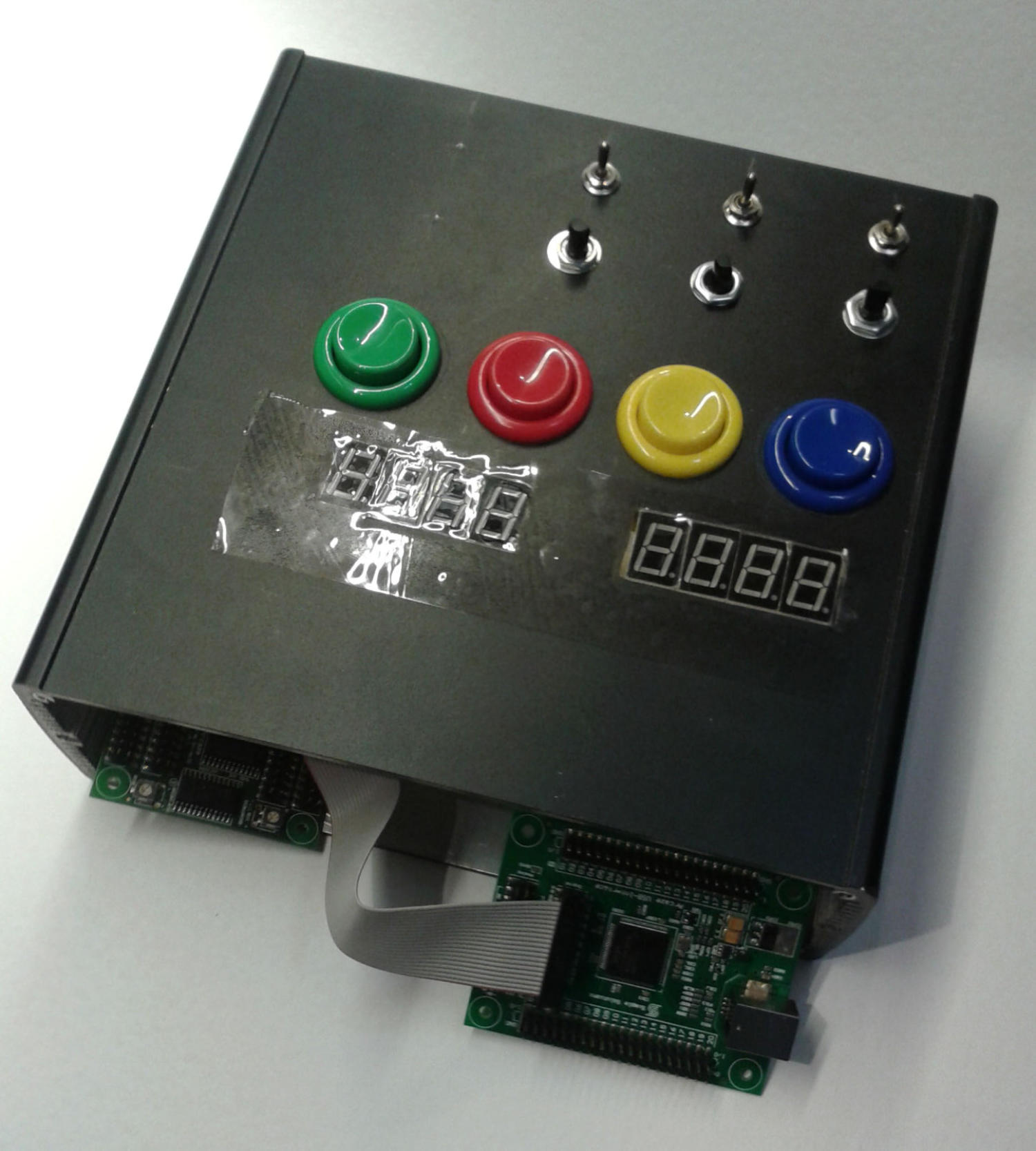

Das hier in der Entwicklungsphase gezeigte Bedienpult für Run@Rate-
Messungen ist mit robusten Tastern für Start / Stop / Störung / Freigabe
ausgestattet. Zwei vierstellige 7-Segmentanzeigen sind als Taktzeitanzeige,
Taktzähler oder Taktzeitüberschreitung frei programmierbar über Excel in
VBA über Steuerplatinen eingebunden. Zusätzliche Schalter erlauben das
Zuschalten von Induktivgebern oder Lichtschranken als automatische
Signalgeber. Die gezeigten Inkrementalgeber können frei programmierbar
in Excel über Visual Basic eingebunden werden. Die Industriesensoren mit
M12-Verschraubung werden über eine hier nicht gezeigte unabhängige
Spannungsquelle über mehrere Stunden autark mit 10...14V versorgt. Ein
ebenso nicht gezeigter 24V-HTL-5V-TTL-Wandler paßt die
Betriebsspannungen der Sensoren so an, daß ein Signalaustausch zur TTL
Steuerplatine über USB zu einem Laptop / PC erfolgen kann.
Messungen ist mit robusten Tastern für Start / Stop / Störung / Freigabe
ausgestattet. Zwei vierstellige 7-Segmentanzeigen sind als Taktzeitanzeige,
Taktzähler oder Taktzeitüberschreitung frei programmierbar über Excel in
VBA über Steuerplatinen eingebunden. Zusätzliche Schalter erlauben das
Zuschalten von Induktivgebern oder Lichtschranken als automatische
Signalgeber. Die gezeigten Inkrementalgeber können frei programmierbar
in Excel über Visual Basic eingebunden werden. Die Industriesensoren mit
M12-Verschraubung werden über eine hier nicht gezeigte unabhängige
Spannungsquelle über mehrere Stunden autark mit 10...14V versorgt. Ein
ebenso nicht gezeigter 24V-HTL-5V-TTL-Wandler paßt die
Betriebsspannungen der Sensoren so an, daß ein Signalaustausch zur TTL
Steuerplatine über USB zu einem Laptop / PC erfolgen kann.
Die ausführliche Bewertung der
Anlagenfähigkeit, ob sie abnahmereif ist
oder verbessert werden muß, kann über
eine Mitschrift in Excel ausgegeben
werden. Unregelmäßigkeiten in der
Taktfolge wie Stillstände / Störungen oder
geplante Eingriffe werden in Kategorien
den Verursachern angelastet.
Anlagenfähigkeit, ob sie abnahmereif ist
oder verbessert werden muß, kann über
eine Mitschrift in Excel ausgegeben
werden. Unregelmäßigkeiten in der
Taktfolge wie Stillstände / Störungen oder
geplante Eingriffe werden in Kategorien
den Verursachern angelastet.
